DataMatrix(ECC200)の構成と特徴を徹底解説

小型部品や電子機器のラベル管理、製品のトレーサビリティ向上など、近年DataMatrixコードへの関心が高まっています。膨大な情報を最小限のスペースで扱える能力や、リードソロモンによる優れた誤り訂正、セルのパターン構成など、多彩な機能が利用されている理由です。

本記事では、現在主流のDataMatrix(ECC200) のコード構成や種類、シンボル配置のパターン、最大データ容量、誤り訂正の仕組み、印刷・読み取り環境に至るまで、規格や技術的な特徴を網羅的に解説します。なお、従来版(ECC000〜140)については以下の記事で詳しく解説 していますので、併せてご確認ください。

ECC200はリードソロモン符号による高精度な誤り訂正機能を持ち、現在最も広く採用されているDataMatrixの規格です。DataMatrixに対する知識を深め、用途や開発現場での有効な活用方法が見つかる内容となっています。

DataMatrix(ECC200)の構成と他バーコード規格との違い

DataMatrix(ECC200)は、高い情報密度と優れたエラー訂正機能が特徴の2次元コードであり、他のバーコード規格と比べて構造や利用形態に明確な違いがあります。このコードはアライメントパターンとクロックパターンを持ち、L字型フレームでセルの配置を認識しやすくし、周囲にはデータが入らないクワイエットゾーンを設けています。リードソロモン符号により誤り訂正符号を付与し、セルが欠損してもデータ内容を読み取れる可能性がある点で、一本線の一次元バーコードや他の2次元コード(PDF417やQR)と大きく異なります。また、サイズや容量の規格化が行われており、小型ラベルでも十分なデータ管理ができるため、医療や工業製品など、高度な品質管理が必要な用途で幅広く利用されています。DataMatrixは、その非対称な位置決めパターンやレイアウト、シンボルサイズの柔軟な設定、誤り訂正符号といった複数の機能を組み合わせ、安定した自動認識・データ管理システムに対応します。このような総合力が、他規格との差を生んでいます。

DataMatrixコードの基本構造とシンボルの特徴を徹底解説

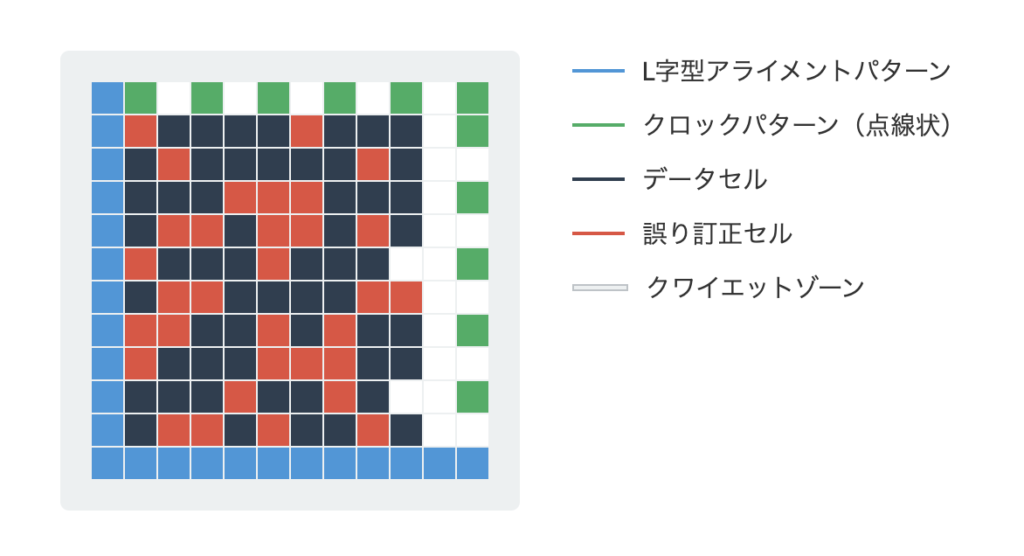

DataMatrixコードは、角にL字型のアライメントパターンを配し、その2辺は主に位置決め機能として活用されます。残り2辺にはクロックパターンという点線状のラインが施され、各セルの位置やデータ分割の目印となります。内部はデータセルと誤り訂正セルで構成され、シンボルサイズが用途ごとに細かく規格化されています。DataMatrixには、正方形タイプと長方形タイプがあり、最小10×10セルから最大144×144セル(長方形は短辺8セルから)まで幅広いラインナップで用途に対応できます。また、1セル単位で周囲にクワイエットゾーン(余白スペース)を確保することで、読み取り機器による認識精度を向上させています。これら要素の組み合わせによる安定した認識性能や設計の柔軟性が、複雑な工業・電子部品管理・医療マーキング分野でDataMatrixが採用されている理由となっています。

DataMatrixとQRコードの比較でわかる活用場面の違い

DataMatrixとQRコードは、どちらもエラー訂正にリード・ソロモンコードを利用し、高い信頼性を持つ2次元コードです。しかし、DataMatrixは正方形だけでなく長方形シンボルも規格化され、スペースが限られた部品や基板に直接マーキングする用途でも活用されています。情報密度が高く、特に小さい面積で多くのデータを保存できるため、医療や工業現場、電子部品管理といった分野で有効です。一方、QRコードは最大文字数が多く、標準的な読み取り機器やスマートフォンに広く普及しているため、広告やユーザー向け情報提供、汎用的な用途で多用されます。DataMatrixは小スペース・高密度データ管理に、QRコードは汎用・大量データの即時読み取りに強みを持ち、それぞれの特徴に応じて最適な活用シーンが分かれています。

正方形・長方形タイプ別DataMatrix(ECC200)シンボルサイズの規格と特徴

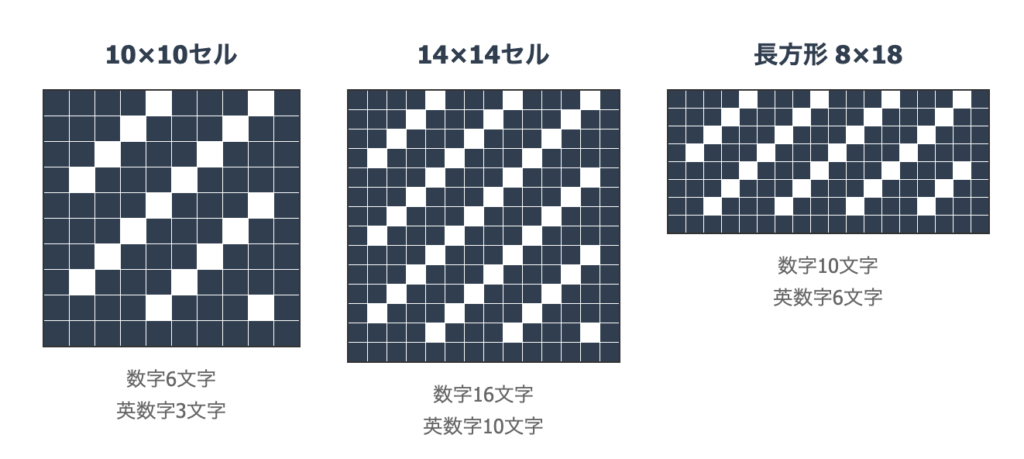

DataMatrix(ECC200)は、様々なデータ容量と利用環境に合わせて、正方形・長方形タイプでシンボルサイズが細かく規格化されています。正方形は10×10セルから64×64セル超まで拡張され、用途に応じて数字・英数字・バイナリデータを適切な容量で保存可能です。例えば、10×10セルでは数字なら6文字、英数字なら3文字、バイナリなら1文字程度のデータを持ち、誤り訂正能力は25%です。シンボルサイズが大きくなるほどデータ容量・文字数が増え、誤り訂正能力は14%〜62.5%の範囲で確保され、小型シンボルほど高い誤り訂正率を持つ設計となっています。。これは、長方形タイプでも同様で、限られたスペースに最適化したシンボルを用意できる点が、部品やラベルの印刷面積が問題となる場面で大いに役立ちます。この柔軟性と規格化が多様な利用シーンを支えています。

シンボルサイズごとの最大データ容量と入力可能な文字数

DataMatrixシンボルは、10×10セルから144×144セルまで24段階(長方形は6種類)に細分化され、高い適応性を持ちます。10×10〜26×26セルまでは1ブロック構成で、データセルは8×8〜24×24です。28×28~52×52セルでは4ブロック、さらに大きい64×64~104×104セルでは16ブロック、最大の120×120~144×144セルでは36ブロックと分割され、各ブロックのデータセルが24×24セルを超えないよう設計されています。これにより大容量のデータでもシンボルの歪みに強く、安定した読み取りが可能です。入力できる最大の数字や英数字、バイナリ文字数はシンボルサイズによって異なり、制約に合わせた選択が重要です。

シンボルサイズデータセル数ブロック数数字
(最大文字数)
英数字
(最大文字数)
バイナリ
(最大バイト数)
誤り訂正率
10×108×8163162.5%
12×1210×101106358.3%
14×1412×1211610655.6%
16×1614×14124161050%
18×1816×16136251643.8%
20×2018×18144312040%
22×2220×20160432836.4%
24×2422×22172523433.3%
26×2624×24188644230.8%
32×3214×14×44124916028.1%
36×3616×16×441721278425%
64×6414×14×161699273649620.3%
88×8820×20×16161,6321,21681618.2%
144×14422×22×36363,1162,3351,55614.6%

データ量に応じたシンボルサイズの自動設定方法を解説

DataMatrixでは、入力データの容量に応じて最適なシンボルサイズが自動的に選ばれる仕組みが導入されています。シンボルサイズは10×10から144×144まで24種、長方形タイプも6種が規格化されており、データ量や用途に応じて自動で割り当てが行われます。26×26セル以上になる場合は、1ブロックのデータセルが24×24セルを越えないよう複数のブロックに分割され、歪みに対して高い耐性を持つ設計となっています。データや運用要件に応じてシステム側が最適構成を設定することで、最大容量と認識精度を両立できます。

セル配置・パターン(アライメント/クロック)の役割と認識精度

DataMatrixのセル配置には、L字型アライメントパターンと対角側のクロックパターンが組み合わさり、その内部にデータセルが配列されます。この配置によりバーコードリーダーは画像処理で位置検出を行い、360°の全方向から正確に読み取りが可能になります。特にシンボルサイズが大きくなりデータセルが24×24を超える際には、複数ブロックに分割する設計が適用され、歪みや印刷ズレが認識精度に与える影響を最小限に抑える効果があります。これによりDataMatrixは高い精度と信頼性をもって運用でき、現場の多様なニーズに柔軟に対応できます。

クワイエットゾーンとその必要スペースの規格と理由

DataMatrixなどの2次元コードの周囲には、必ずクワイエットゾーンと呼ばれる余白を設けます。これは、シンボルの外周に1セル以上のスペースを空けることで、読み取り機器がシンボルの開始位置や終端を誤認しないよう認識効率を高めるためです。正確な認識とトラブル防止に欠かせない設計要件です。

リードソロモン符号による誤り訂正機能とエラー訂正能力の仕組み

DataMatrix(ECC200)ではリードソロモン符号を利用した誤り訂正機能が組み込まれており、シンボルが一部欠損した状態でも、データの復元が可能となっています。この方式では、シンボルサイズに応じて全体の14%から最大62.5%のセルが欠けても内容を高確率で再構築できます。小型シンボル(10×10〜24×24)では50〜62.5%という高い誤り訂正率を持ち、大型シンボル(144×144)では約14〜20%の誤り訂正率となります。DataMatrixの場合、誤り訂正レベルはシンボル生成時に自動的に最適化され、運用者が個別設定する必要はありません。QRコードは同じくリードソロモンによる4段階(L/M/Q/H)の誤り訂正設定が可能ですが、DataMatrixは用途ごとに自動調整されるため、シンボル作成の手間が減り、実運用の現場で安定した性能を確保しやすい点が特徴となっています。

DataMatrix 誤り訂正機能の仕組み(リードソロモン符号) 1. 正常なシンボル データ データ 誤り訂正 2. 一部破損したシンボル 破損 約25%破損 3. 復元されたデータ 復元済 データ復元成功! リードソロモン符号による誤り訂正の特徴 シンボルサイズに応じて14%〜62.5%の破損まで復元可能 小型シンボル(10×10〜26×26)ほど高い誤り訂正率(38.9%〜62.5%) 誤り訂正レベルはシンボル生成時に自動的に最適化 汚れ、かすれ、部分的な破損があっても高確率でデータを復元 凡例: データセル 誤り訂正セル 破損部分

データと誤り訂正コードの配置例と認識効率向上のポイント

DataMatrixでは、まず情報データ部、それに続いてリードソロモン法で計算された誤り訂正符号部を連結してシンボルを構成します。これらはシンボル内部で一定の配置ルールに従って分割・配置されるので、各セルが正しく機能し、読み取り時に一部が欠損しても誤り訂正が有効に働きます。この設計が、実際の運用で安定したスキャンと誤り検出・訂正を可能にし、多様な分野での利用を支えています。

DataMatrix(ECC200)コードの作成・印刷に必要な条件と注意点

DataMatrix(ECC200)コードの作成・印刷には、正確なアライメントパターンとクロックパターンの設計、用途に応じたシンボルサイズおよびブロック数、十分に確保したクワイエットゾーン、正確な誤り訂正符号の付与、そしてデータ・誤り訂正符号が正しい順序で配置されていることが不可欠です。不適切な条件や品質基準では、印刷時や実機での認識精度が著しく低下する恐れがあります。そのため、標準規格や業界ガイドラインを確認し、設計段階から十分にチェックを行うことが重要です。

印刷・マーキング時の品質管理の基準について

DataMatrixコードを印刷・マーキングする際には、明るい背景色と暗い前景色の適切なコントラストを確保することで読み取り精度が向上します。シンボル部の印刷ずれやブレ、防塵・汚れによる認識失敗を防ぐため、定期的な印刷品質管理も実施すべきです。周囲のクワイエットゾーンの確保と均一な背景色により、リーダー機器が正確に情報を認識できます。これら品質基準の徹底が、安定運用には不可欠です。

DataMatrixコードを読み取る最適なバーコードリーダー・機器の選び方

DataMatrixコードの正確かつ高速な読み取りには、対応規格や読み取り精度、市場での実績を備えた高性能バーコードリーダーを選ぶことが重要です。例えば、Honeywell製のバーコードリーダーは、世界中の現場で採用されており、多種多様な2次元コードやバーコード、DataMatrixも高精度で読み取れます。導入時は、デモ機提供や作業現場の条件に合わせたサポート体制があるメーカーを選ぶことで、運用後も安心して管理・活用できます。現行の管理システムや用途に応じて適切なリーダーを選定すれば、情報の自動認識・登録の効率化が期待できます。

実際の使用事例・用途から見るDataMatrixの有効活用術

DataMatrixは非常に高い情報密度を持つことから、限られたスペースへの印字やマーキングが必要な場面で大いに活用されています。例えば、微細な電子部品や基板、機械部品、さらには医療機器へのダイレクトマーキングに数多く採用されています。このコードは低コントラストな印刷や刻印でも高い認識性を保ち、データ管理や追跡が求められる現場で優れたパフォーマンスを発揮します。また、厳しい品質基準やトレーサビリティ―要求がある分野で、DataMatrixのエラー訂正能力と自動認識技術が製品管理や流通効率の向上に寄与しています。

DataMatrix(ECC200)の構成に関するまとめと今後の活用ポイント

DataMatrix(ECC200)はアライメントパターンやクロックパターン、柔軟なシンボルサイズ選択、高度な誤り訂正機能を組み合わせ、多様な用途と現場要求に応えるバーコードシステムです。リードソロモン符号による優れたエラー訂正能力と、小スペースでの高密度データ管理により、電子部品から医療機器まで幅広い分野で活用されています。今後、ますます需要が高まる自動認識や品質管理の現場で、DataMatrixの持つ技術的優位性が製品管理の効率化と品質向上に大きく貢献していくことでしょう。適切なシンボルサイズの選択と印刷品質の管理により、DataMatrixの性能を最大限に活用できます。
